Комплект параллельной работы ИБП SMNNPK CyberPower

Комплект для параллельной работы ИБП CyberPower SMNNPK (209-0000003-00) для серии SM

Есть инфраструктура, которую нельзя остановить даже на секунду. Серверный зал крупного предприятия, ЦОД интегратора, промышленная автоматика — везде, где отказ питания означает не просто перезагрузку, а потерю данных, денег или производственного процесса. Именно для таких объектов предназначен Комплект для параллельной работы ИБП CyberPower SMNNPK (209-0000003-00) — опциональный аксессуар, превращающий два независимых ИБП серии SM в единую отказоустойчивую систему.

Для кого это решение

Комплект будет особенно интересен трём категориям заказчиков:

• ИТ-инженеры и администраторы ЦОД — для построения резервированной схемы питания серверного оборудования без замены всего парка ИБП.
• Системные интеграторы и проектировщики инфраструктуры — для реализации схем N+1 и N+N на объектах заказчика с возможностью масштабирования без простоя.
• Инженеры промышленных предприятий — для защиты критичных технологических линий, где отказ электроснабжения ведёт к аварийной остановке оборудования.

Что именно входит в комплект и как это работает

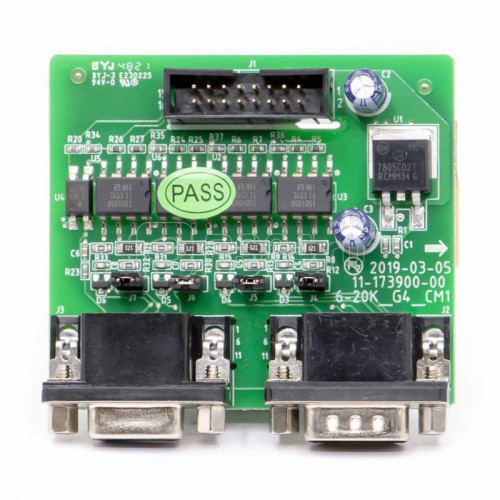

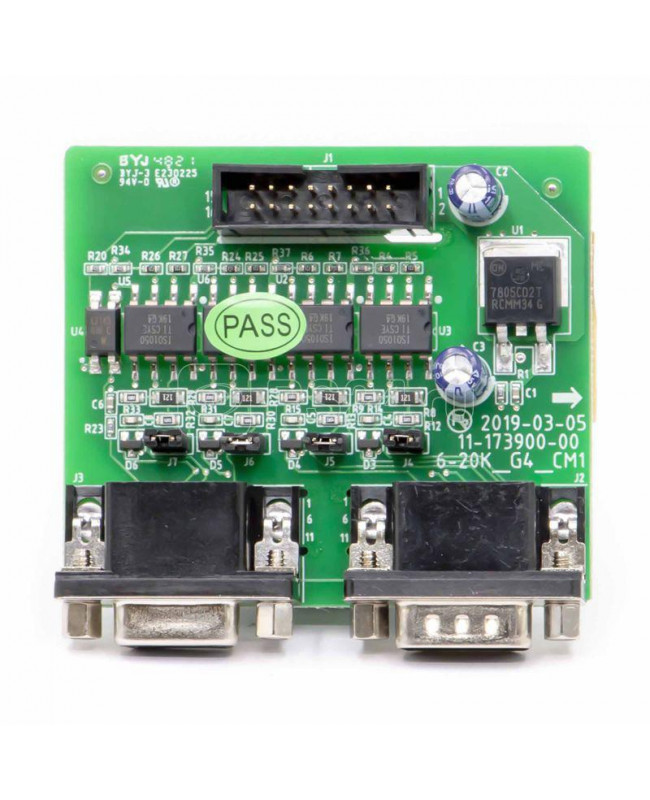

SMNNPK — это не просто кабель. Это набор компонентов (плата параллельной работы, кабели связи и элементы монтажа), позволяющий объединить два ИБП серии SM в общую шину. После установки оба устройства начинают работать как единая система с активным выравниванием токов между модулями.

«Цифровая технология параллельного подключения обеспечивает разброс токов между модулями менее 2% даже при ступенчатом изменении нагрузки от 0 до 100% — это критически важно для стабильности всей системы.»

— CyberPower, техническая документация по серии SM (Дата: 2016)

Два режима — две задачи

Параллельное подключение через SMNNPK открывает два принципиально разных сценария использования:

Наращивание мощности (Capacity Expansion)

Два шкафа SM объединяются в систему с суммарной мощностью до 400 кВА (при использовании модулей 20 кВА) или до 600 кВА (модули 30 кВА). Это позволяет «вырасти» вместе с нагрузкой, не меняя базовую инфраструктуру.

Резервирование по схеме N+N

Каждый ИБП несёт 50% нагрузки. При отказе одного устройства второй мгновенно и бесшовно принимает всю нагрузку на себя. Переключение происходит без прерывания питания — нагрузка «не чувствует» аварии.

Ключевые цифры: что за ними стоит

Сценарии применения

Представьте ЦОД, который начинался с одного шкафа SM120KMF на 120 кВА. Через два года нагрузка выросла, и вместо замены всей системы достаточно докупить второй шкаф и установить SMNNPK — суммарная мощность удвоится до 240 кВА без единой секунды простоя основной инфраструктуры.

Другой типичный случай — промышленное предприятие с непрерывным производством. Здесь SMNNPK используется для построения схемы N+N: при плановом техническом обслуживании одного ИБП второй продолжает питать нагрузку. Техники обслуживают оборудование без остановки производственной линии.

«N+N — это второй полноценный ИБП, подключённый параллельно, распределяющий нагрузку поровну. В случае отказа одного устройства нагрузку бесшовно принимает второй.»

— CyberPower Systems, официальная документация по параллельным системам (Дата: 2024)

Совместимость и установка

Комплект SMNNPK (209-0000003-00) совместим с модульными ИБП серии SM и SMX производства CyberPower (в том числе локализованные версии Сайбер Электро серии ПАТРИОТ). Монтаж предполагает установку платы в слот параллельной работы каждого из ИБП, соединение кабелями и настройку джамперов конфигурации — процедура занимает не более получаса при наличии технической документации.
