Модель |
IS1106RT |
IS1108RT |
IS1110RT |
IS1115RT |
IS1120RT |
---|
Выходная мощность, кВА/кВт |
6/5,4 |
8/7,2 |
10/8 |
15/13,5 |
20/16 |
Топология |
инверторный (с двойным преобразованием) |
Исполнение |
вертикальное/горизонтальное |
Принцип регулировки |
полное цифровое управление на базе цифрового сигнального микропроцессора |
Входные характеристики |
---|
Тип входной сети |
однофазная трехпроводная (L, N, PE) |
Номинальное входное напряжение, В |
220/230 |
Рабочий диапазон входного напряжения, В |
165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
Допустимый диапазон входного напряжения, В |
90-310 |
Нижний порог отключения нагрузки, В |
90 |
Нижний порог подключения нагрузки, В |
110 |
Верхний порог отключения нагрузки, В |
310 |
Верхний порог подключения нагрузки, В |
290 |
Диапазон входного напряжения в режимах байпас/ЭКО, % (настраивается в процентах от номинального выходного напряжения) |
положительный диапазон: +5%, +10%, +15%, +20%, 25%, отрицательный диапазон аналогично: -5%, -10%, -15%, -20%, -25% (значения по умолчанию: +15% и -20%) |
Номинальная входная частота, Гц |
50 |
Диапазон входной частоты |
43-57 (50±14%) |
Входной коэффициент мощности |
0,99 |
Максимальный входной ток, А |
35 |
47 |
53 |
88 |
104 |
Потребляемая мощность в режиме холостого хода, Вт |
75 |
150 |
Плавный пуск |
да |
Выходные характеристики |
---|
Форма выходного сигнала |
чистая синусоида |
Номинальное выходное напряжение, В |
настраивается в диапазоне 220 - 240 с шагом 5 В (по умолчанию - 220 В) |
Точность поддержания выходного напряжения |
±2% |
Номинальная выходная частота, Гц |
50 (отклонения выходной частоты определяются частотой сети) |
Максимальный выходной ток, А |
27 |
36 |
45 |
68 |
91 |
Коэффициент нелинейных искажений, % |
< 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке |
Крест-фактор |
3:1 |
Перегрузочная способность (уровень нагрузки указан в процентах от номинального значения) |
105-150% не менее 5 с |
КПД, % |
до 97 |
Быстродействие (время реакции на изменение входного напряжения), мс |
0 |
Защита |
---|
Перегрузка по выходу |
электронная защита c восстановлением |
Короткое замыкание |
электронная защита c восстановлением |
Перегрев |
электронная защита c восстановлением |
Защита от импульсных помех, грозозащита |
варистор (2 кВ, 1/50 мкс) |
Защита от аварии сети (входное напряжение за пределами диапазона 90 В - 310 В) |
электронная защита c восстановлением |
Защита от неисправности и сбоев в работе стабилизатора |
электронная аварийная защита |
Панель управления и интерфейсы |
---|
ЖК-дисплей со светодиодной индикацией |
отображение рабочего состояния системы, основных входных и выходных параметров и аварийных состояний |
"Сухие" контакты (программируемые) |
3 шт. или 8 шт. (опция) |
USB порт + специальное ПО |
протокол Megatec (опция) |
Ethernet |
протоколы SNMP / Web / Modbus TCP (опция) |
RS-485 |
протокол Modbus RTU/ASCII (опция) |

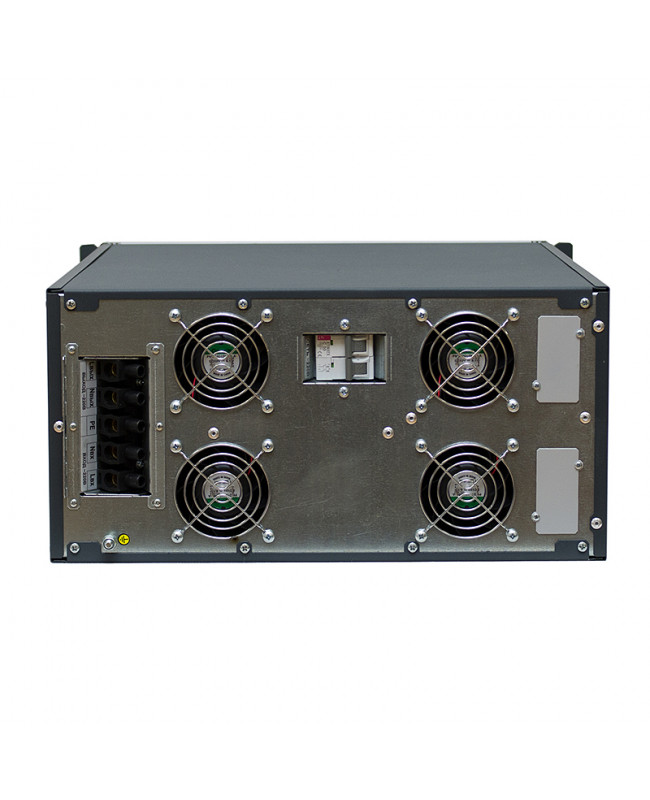

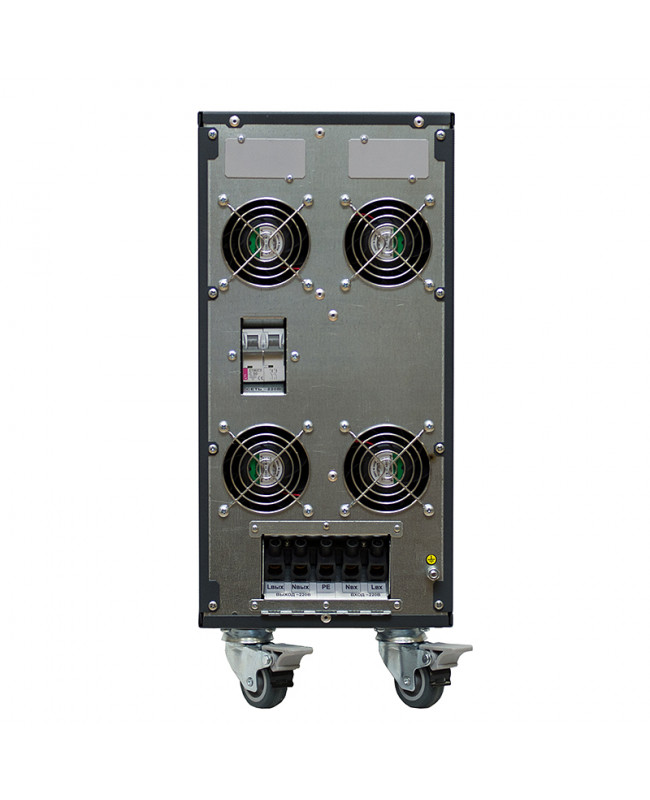

Подключение |
---|
Входная сеть |
клеммное подключение (L, N, PE) |
Нагрузка (выходные разъёмы) |
клеммное подключение (L, N) |
Надежность и эксплуатационные характеристики |
---|
Установка |
в помещении |
Диапазон рабочей температуры, 0С |
от +5 до +40 |
Диапазон температуры хранения,0С |
от -40 до +40 |
Тип охлаждения |
принудительное, вентиляторное |
Относительная влажность, % |
от 0 до 80 (без конденсата) |
Рабочая высота, м |
до 3000 м над уровнем моря |
Степень защиты от пыли и влаги |
IP20 |
Срок службы, лет |
не менее 10 |
Наработка на отказ, ч |
не менее 150000 |
Гарантия, мес |
24 |
Механические характеристики |
---|
Габариты (ВхШхГ), мм |

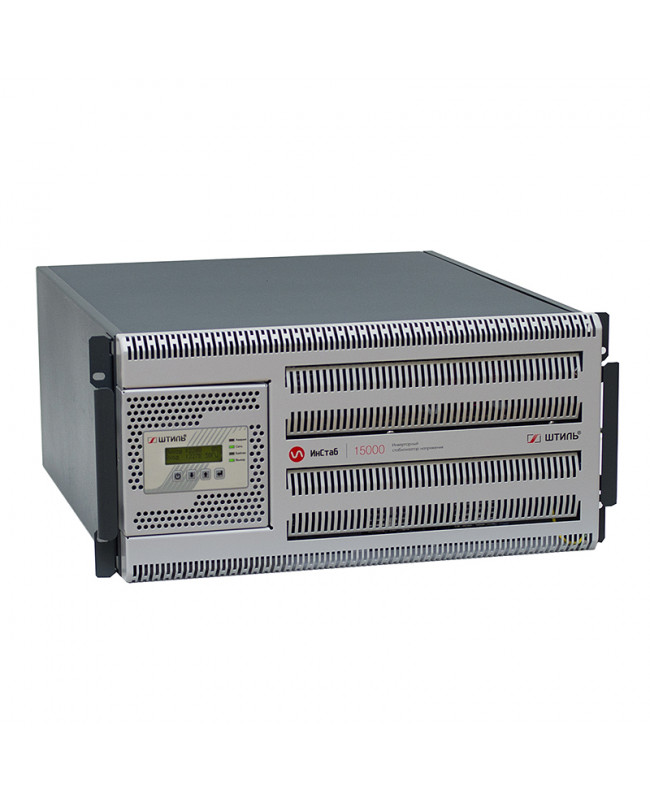

130x484x530 (rack)

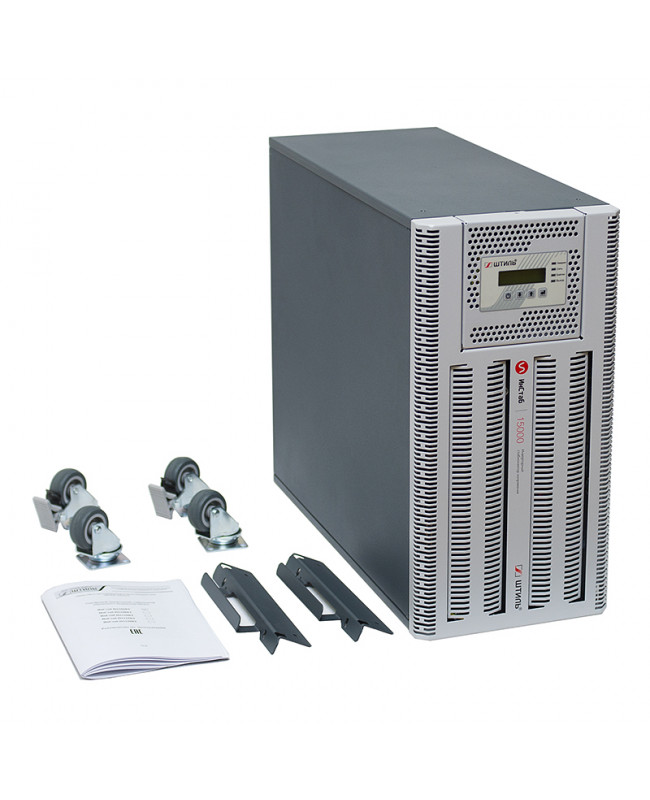

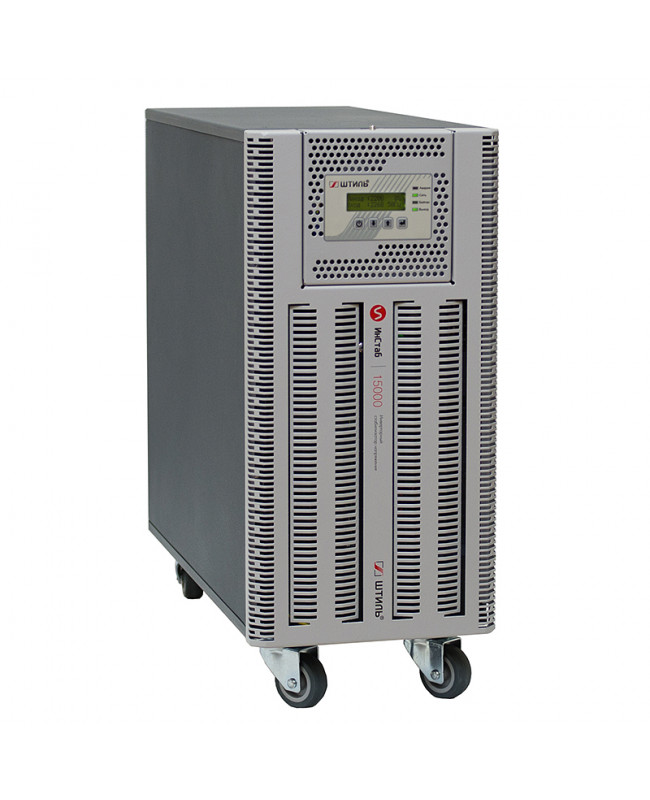

459x250x530 (tower) |
220x484x533 (rack)
515x220x560 (tower)
|
Масса, кг |
17 |
35 |
Цвет корпуса |
серый |
Стандарты и сертификаты |
---|
Сертификаты |
Сертификат соответствия Таможенного Союза (ЕАС) |
Климатическое исполнение |
УХЛ 4.2 (ГОСТ 15150) |
